溶剂萃取设备

榨油的浸出法是利用能溶解油脂的溶剂，通过润湿渗透、分子扩散、对流扩散等作用，将油脂胚中的油脂提取出来，然后分离出溶剂与油脂组成的混合油，回收溶剂，得到毛油。同样，也要回收饼粕中的溶剂，得到浸出饼。

旋转浸出器：用溶剂（正己烷）对预压榨或预处理后的饼粕进行浸泡、喷淋，通过浸泡使其溶解于溶剂中形成混合油；经浸出器后，得到湿饼和混合油。

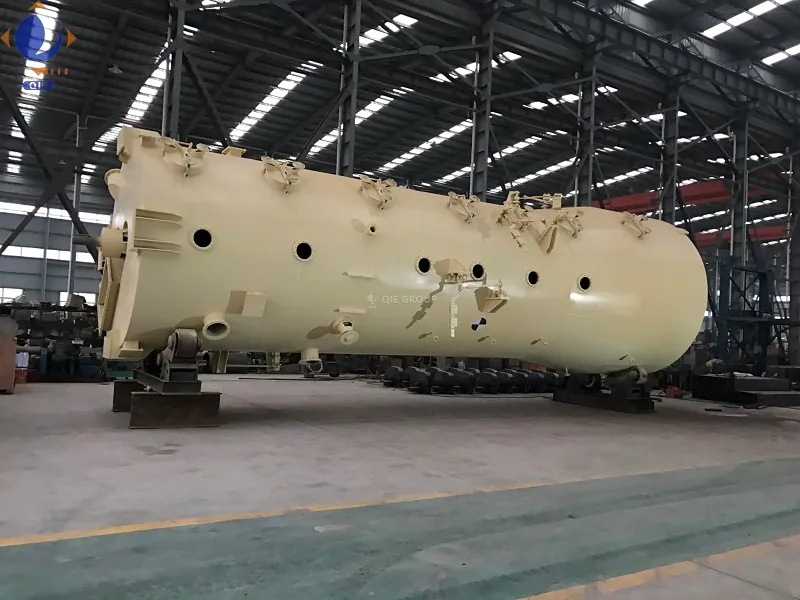

DTDC蒸脱机：用于将浸出后的湿粕进行干燥蒸发，经过加热脱溶、干燥、冷却后分离出湿粕中的溶剂。

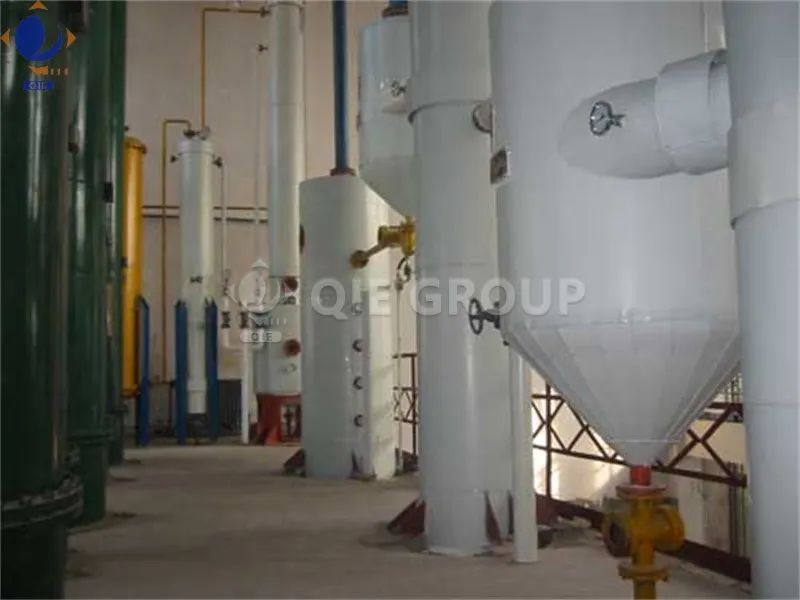

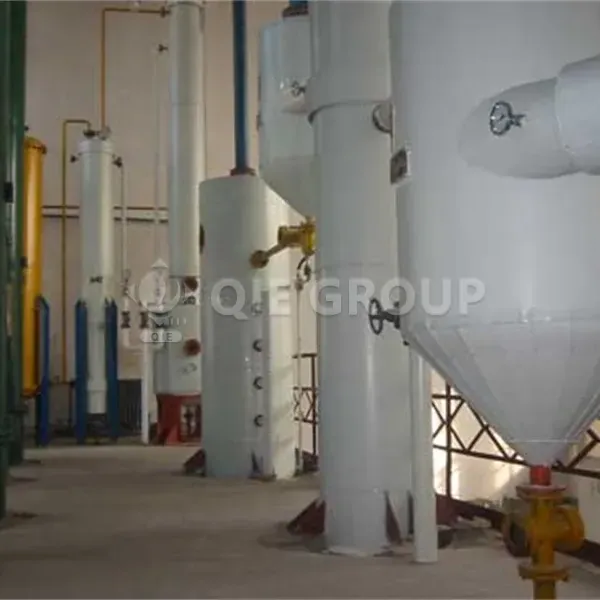

混合油蒸发塔：混合油由泵打入混合油罐，经沉降，经过第一蒸发器、第二蒸发器，利用高温蒸汽蒸发掉混合油中残留的溶剂，实现混合油中溶剂与毛油的分离。

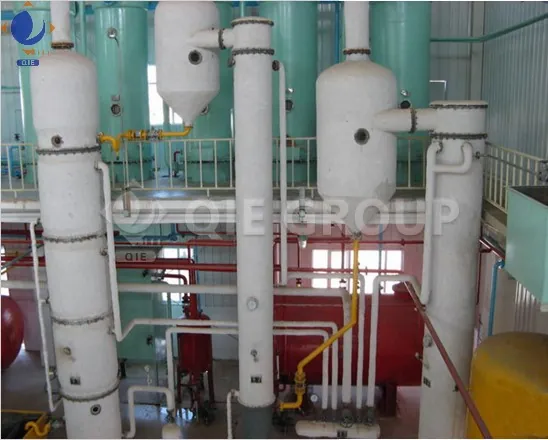

汽提塔：经过前两级蒸发器的混合油中90%以上的油已被脱除，在汽提塔中，向混合油中通入直接蒸汽，进一步汽化分离混合油中残留的微量溶剂，毛油质量符合国家标准。

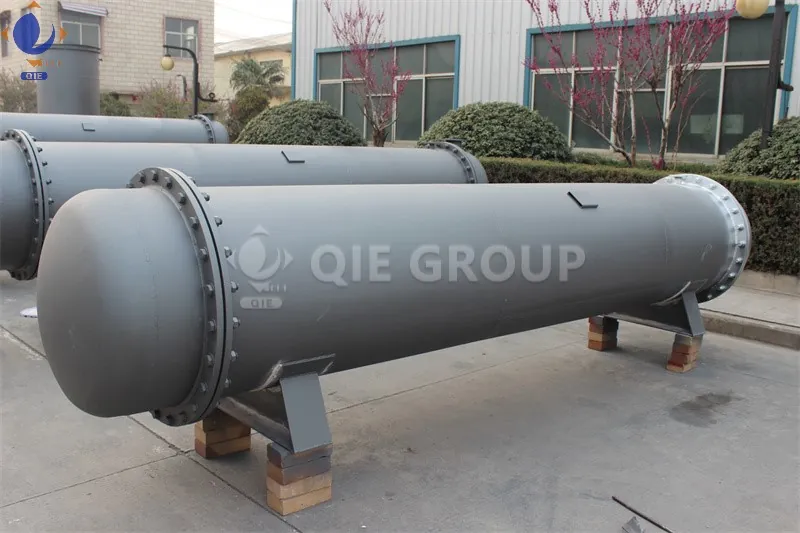

冷凝器：用于将从蒸发器、汽提塔汽化的溶剂冷却冷凝成液态溶剂，以便溶剂回收再利用。浸出车间的冷凝器有卧式冷凝器、立式冷凝器等，可根据客户要求定制。
